Velleman PCS10

Popis produktu

Velleman PCS10 je čtyřkanálový datalogger s komunikací přes USB pro měření napětí v několika rozsazích.

Fyzicky se jedná o elektronickou stavebnici vyráběnou společností Velleman.

Produkt je dodáván jako stavebnice i jako kompletní a oživený modul.

Parametry


  • Měření 4 nezávislých vstupních signálů.
  • Vstupní impedance : 1Mohm
  • Maximální počet měření za sekundu : 100
  • Vstupní rozsahy : 0 - 3V / 0 - 6V / 0 - 15V a 0 - 30V
  • Citlivost : 10mV
  • Přesnost : ± 3% v celém rozsahu.
  • Identifikace na USB: ID 10cf:8047 Velleman Components, Inc.

Funkce

Rozsah měření modulu Velleman PCS10 je v základním stavu po zapnutí 0 - 30V. Výsledky měření modul odesílá na USB port jednou za 10 ms, což znamená 100 vzorků měření na kanál za sekundu. Měří se současně všechny 4 vstupní kanály.

Výsledky měření

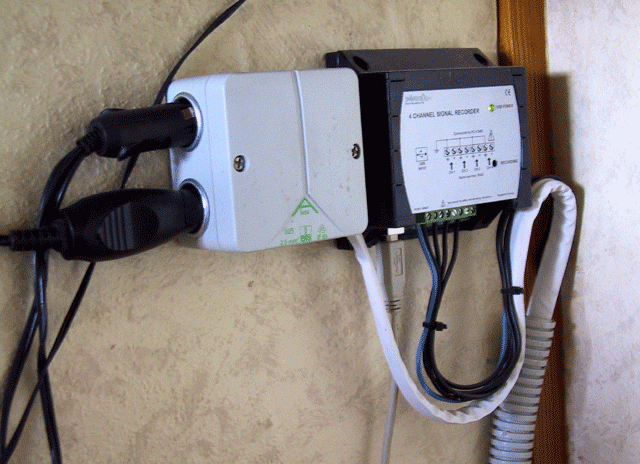

Živá data z měření ostrovního FV systému v Napajedlích

Průměry jednotlivých měření zakreslené do grafu

Průběh posledního měření
