Velleman PCS10
Popis produktu

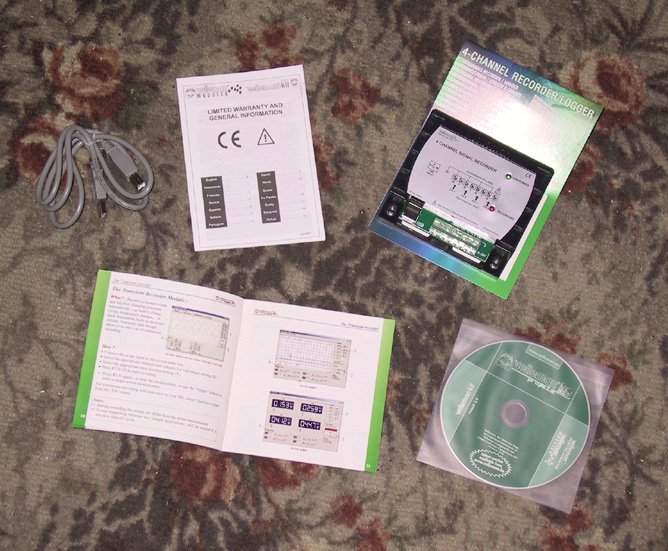

Velleman PCS10 je čtyřkanálový datalogger s komunikací přes USB pro měření napětí v několika rozsazích.
Fyzicky se jedná o elektronickou stavebnici vyráběnou společností Velleman.
Produkt je dodáván jako stavebnice i jako kompletní a oživený modul.
Parametry
- Měření 4 nezávislých vstupních signálů.
- Vstupní impedance : 1Mohm
- Maximální počet měření za sekundu : 100
- Vstupní rozsahy : 0 - 3V / 0 - 6V / 0 - 15V a 0 - 30V
- Citlivost : 10mV
- Přesnost : ± 3% v celém rozsahu.
- Identifikace na USB: ID 10cf:8047 Velleman Components, Inc.
Funkce
Rozsah měření modulu Velleman PCS10 je v základním stavu po zapnutí 0 - 30V. Výsledky měření modul odesílá na USB port jednou za 10 ms, což znamená 100 vzorků měření na kanál za sekundu. Měří se současně všechny 4 vstupní kanály.
Výsledky měření
Živá data z měření ostrovního FV systému v Napajedlích
Průměry jednotlivých měření zakreslené do grafu
<html><img src=„https://mypower.cz/cmsdata/graphs/fve-mypower/fvlog_fvlog_2d_881x178.png“></html>
Průběh posledního měření
<html><img src=„https://mypower.cz/cmsdata/img/veleman-detail-700x600.png“></html>
