Inspirace pro váš systém

12V systémové napětí

Domácnost

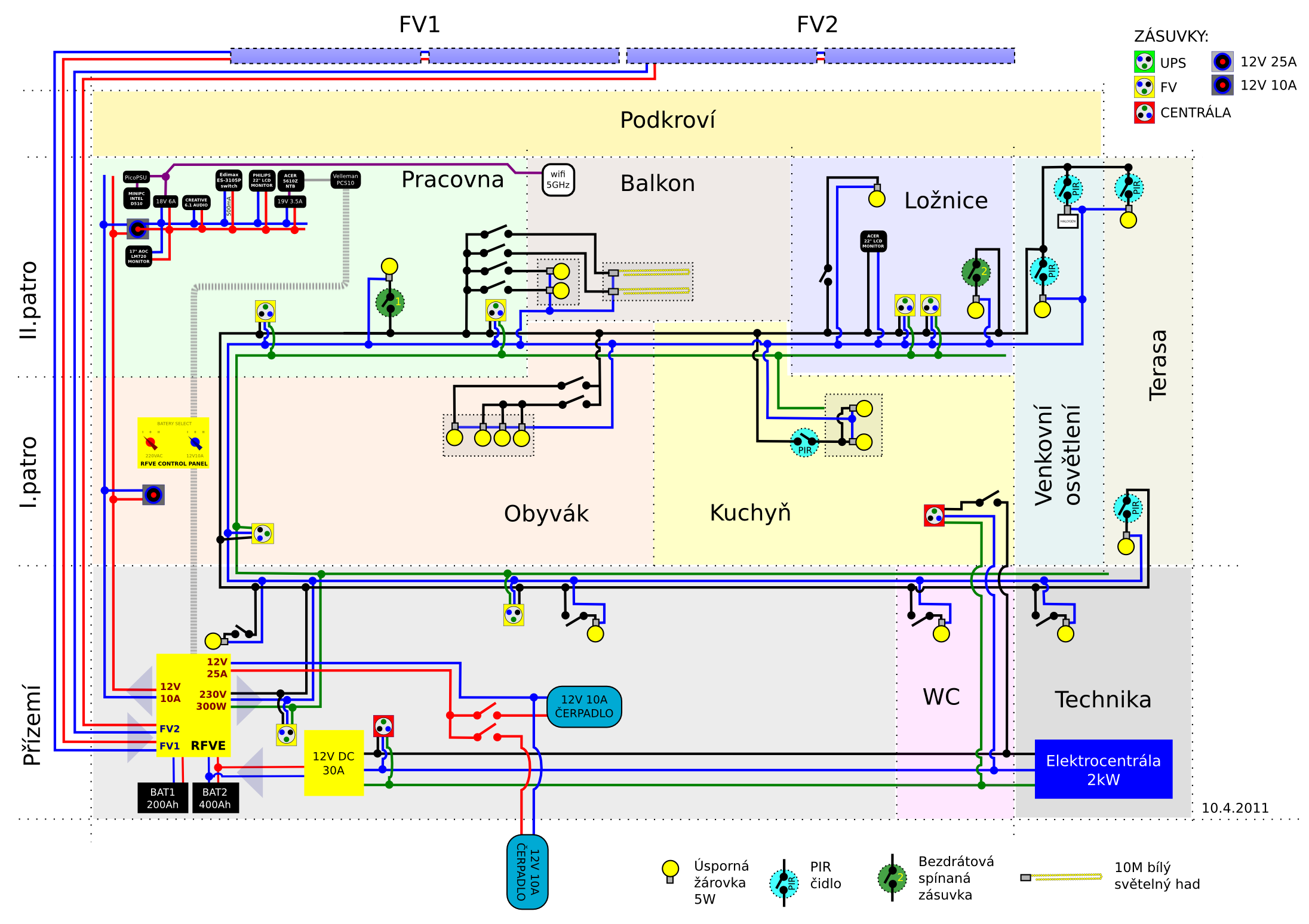

Schéma zapojení energeticky soběstačné domácnosti ve formátu SVG (391K)

Rozvaděč

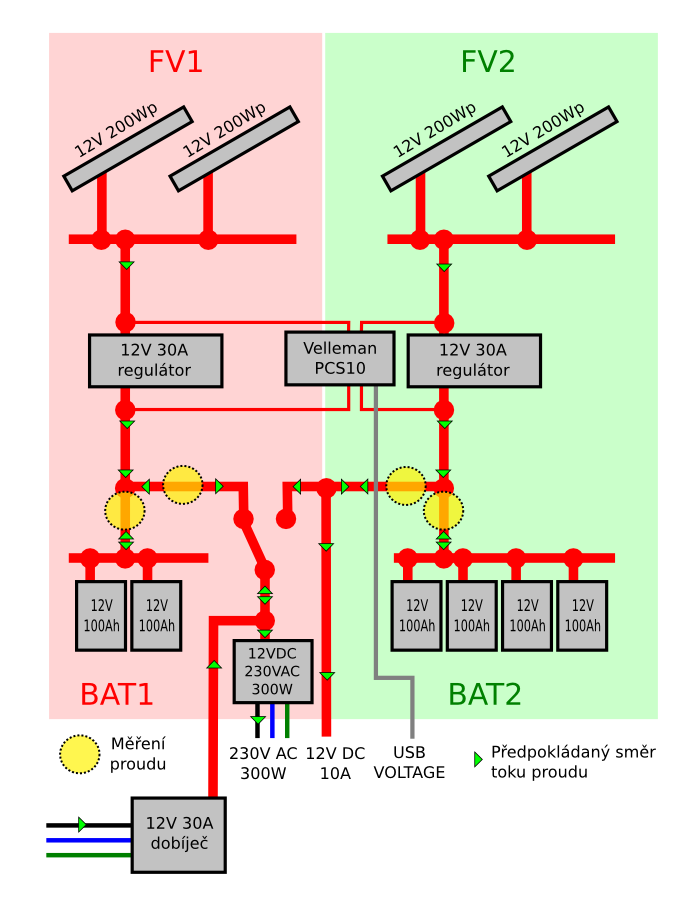

Blokové schéma FV rozvaděče (bez záporného pólu) SVG (78K)

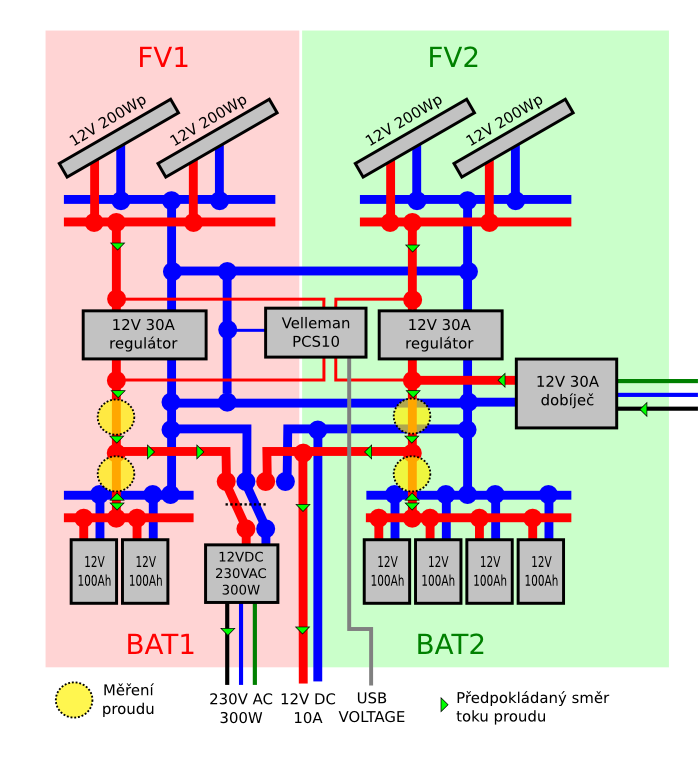

Blokové schéma FV rozvaděče SVG (108K)

24V systémové napětí

Schéma systému

Ostrovní FVE 840Wp Kokonín
